1前言

铋及其化合物具有优良的性能，广泛应用于国民经济各个领域。我国铋资源储量位居世界第一，铋矿物大都与钨、钼、铜等金属矿物共生，通常产出的铋精矿含有一定量的铜。近年来，随着铜铋资源日益衰竭及贫细杂化，选矿分离难度越来越大，生产成本越来越高，亟需开发新的分离工艺，对于铋精矿中元素含量的分析也尤为重要。我们采用微波消解作为前处理的方法，实现了对铋精矿的快速消解，并对铋精矿中的铜元素含量进行了测定。

2仪器与试剂

2.1仪器

新仪JUPITER微波消解仪，赶酸器，分析天平(十万分之一)等

2.2试剂

硝酸(68%)，盐酸(37%)，氢氟酸(40%)

3实验方法

3.1样品状态

黑色粉末

3.2酸体系探究

铋精矿主要成分为铋铜及无机杂质元素，使用对金属溶解能力强的王水以及溶解硅元素的氢氟酸进行消解。

3.3实验过程

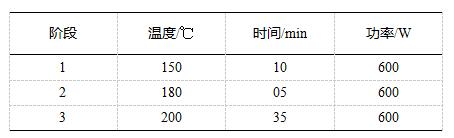

使用硝酸、盐酸和氢氟酸作为实验的消解试剂，称取铋精矿样品0.1g（精确至0.1mg）于消解罐中，加入6mL盐酸、2mL硝酸、0.5mL氢氟酸，静置5min左右，组装消解罐，按照如下设置参数进行实验：

实验结束后，待冷却至60℃以下，将罐架转移至通风橱，缓慢打开罐盖，150℃赶酸至剩余液体约1mL，加水定容至100mL容量瓶，有白色沉淀，过滤白色沉淀使用石墨炉原子吸收光谱仪测试铋精矿中铜的含量。

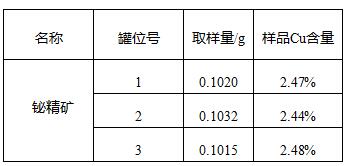

3.4测试结果

4结果

使用硝酸、盐酸和氢氟酸对铋精矿样品进行消解实验，最高实验温度200℃，保温30min，取样量为0.1g时实验最高压力为2.2MPa，铋精矿样品中铜元素的含量在2.47%左右。
