×

Language

|
|
EN
MASTER-18微波消解仪:微波消解二氧化钛
2021-08-31
分享到:

1前言

二氧化钛是一种无机物,化学式为TiO2,白色固体或粉末状的两性氧化物,分子量79.9,具有无毒、最佳的不透明性、最佳白度和光亮度,被认为是现今世界上性能最好的一种白色颜料。广泛应用于涂料、塑料、造纸、印刷油墨、化纤、橡胶、化妆品等工业。它的熔点很高,也被用来制造耐火玻璃,釉料,珐琅、陶土、耐高温的实验器皿等。同时,二氧化钛有较好的紫外线掩蔽作用,常作为防晒剂掺入纺织纤维中,超细的二氧化钛粉末也被加入进防晒霜膏中制成防晒化妆品。为了检测二氧化钛中的金属元素,我们选择微波消解对其进行前处理,探索最适合的消解参数,该方法还有回收率高、空白低等特点,有利于后续对多种无机元素的快速准确测定。

2仪器与试剂

2.1 仪器


新仪MASTER-18微波消解仪,赶酸器,分析天平(十万分之一)

2.2 试剂

硝酸(68%),氢氟酸(40%),盐酸(37%

3实验方法

3.1样品图片(来源网络)

3.2消解方案探究

称取二氧化钛样品约0.1g(精确至0.1mg加入2mL硝酸、6mL盐酸和3mL氢氟酸,静置15min左右,待无明显反应后,组装消解罐,按照如下设置参数进行实验:

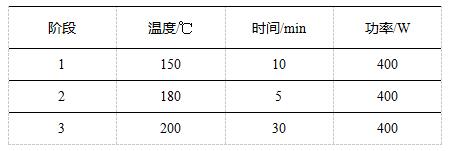

表一

实验结束后,待冷却至60℃以下,取出消解罐转移至通风橱中缓慢打开,样品可完全消解至澄清透明状态。

4结果

实验选择的二氧化钛样品,取样量为0.1g,采用王水+氢氟酸的混酸体系进行实验,最高实验温度200℃,保温30min左右,样品可完全消解。

5注意

1. 王水挥发性强,应现配现用,同时实验人员要做好防护。

添加氢氟酸进行实验后,需进行赶酸处理,防止氢氟酸对玻璃器皿造成腐蚀,也可能会对实验结果造成影响。

服务热线:0531-88874444          服务邮箱:China@hanon.cc
