服务热线：0531-88874444 服务邮箱：China@hanon.cc
×
1前言
橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状。橡胶分为天然橡胶与合成橡胶二种。天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成；合成橡胶则由各种单体经聚合反应而得。橡胶制品广泛应用于工业或生活各方面。为了对橡胶成分进行分析，采用微波消解的方法对其进行前处理，本方法消解迅速，酸用量少，酸雾污染小，有利于后续对痕量元素的准确快速测定。
2仪器与试剂
2.1 仪器
新仪MDS-15微波消解仪，ECH-2赶酸器，分析天平(十万分之一)等。
2.2 试剂
硝酸(68%)，过氧化氢（30%），硫酸（98%）
3实验方法
3.1 样品制备

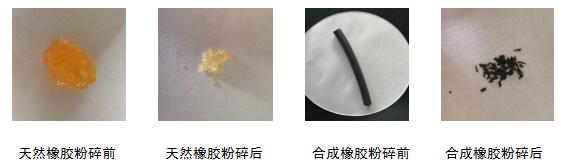

将样品剪碎，粉碎效果越好消解难度越低。
3.2 微波消解天然橡胶样品
硝酸是重金属消解最常用的酸，也是很多消解实验的基础酸。硝酸具有很强的酸性和氧化性，且绝大多数硝酸盐易溶于水，为后续测试带来方便，我们首先选用硝酸进行实验。
硝酸消解样品常用温度为180℃，这个温度下硝酸具有极强的氧化性，可以溶解大部分样品，可橡胶一类的高分子样品结构相对稳定，需要210℃进行消解实验。取样品0.1g（精确至0.1mg），加入8mL硝酸和1mL过氧化氢，静置10min左右，组装消解罐进行实验，参数如下：
阶段 | 温度/℃ | 时间/min | 功率/W |
1 | 150 | 10 |
沪公网安备 31010402003019号
