×

Language

|
|
EN
微波消解空气石墨
2019-02-15
分享到:

       仪器与试剂

       1、仪器与设备

       新仪 TANK微波消解仪,TK-12赶酸器,分析天平(十万分之一)等。





新仪 TANK微波消解仪

       2、试剂

       硝酸(68%),浓硫酸(98%),高氯酸(70%)。

       实验方法

       1、样品制备

       将样品碾碎成粉末,粉碎颗粒越小,消解难度越低。

       2、实验条件探究

       石墨消解难度较大,初次实验应采用比较小的取样量,选择氧化性比较强的硝酸、硫酸、高氯酸作为试剂。

       2.1预处理

       防止样品中含有其他杂质,首先使用硫酸将样品碳化,取0.05g(精确至0.1mg)样品,加入3mL浓硫酸,静置5min后进行预处理:





       2.2消解温度

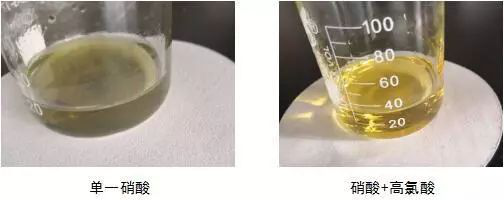

       硝酸消解样品常用温度为180℃,这个温度下硝酸在具有极强的氧化性,可以消解大多数样品。但消解时发现180℃消解效果不好,提高温度对实验结果影响不是很大。需要加入氧化性更强的高氯酸,消解温度在210℃左右最佳。


       2.3酸体系探究

       分别取样品0.05g,预处理结束后,取出消解罐,冷却至室温。补加混酸后在210℃温度下微波消解30min(若压力高于3MPa,则停止实验)。

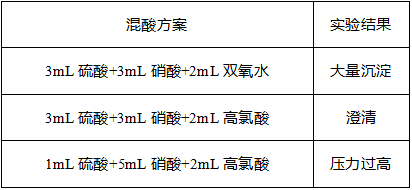

实验结果如下:



       2.4取样量

       加入高氯酸后可将样品消解,生成大量的二氧化碳,消解压力较高。通过实验得知当取样量为0.1g时,消解压力接近3MPa,所以取样量控制在0.1g以下。

       结果与讨论

       1、结果

       硫酸具有极强的脱水碳化能力,同时沸点较高,可以防止消解压力过高。高氯酸氧化性极强,可将碳氧化为二氧化碳。消解样品最佳温度210℃,取样量不高于0.1g。

       2、注意事项

       1)石墨碾碎成粉状后,具有很强的吸附能力,极易附着在消解罐内壁上,在添加试剂时应将样品冲至罐体底部。

       2)对于纯度较高的石墨样品或者取样量小于0.05g时,可省去预处理步骤,添加3mL硫酸+3mL硝酸+2mL高氯酸直接进行微波消解。

       3)严禁单独使用高氯酸、浓硫酸和过氧化氢等强氧化剂在密闭消解罐中消解样品,尽量避免或极为小心慎用高氯酸。浓硫酸无法通过赶酸去除,可能会对后续检测造成影响,根据实际情况选择是否使用。

上一篇:微波消解黄油
下一篇:微波消解肥皂
服务热线:0531-88874444          服务邮箱:China@hanon.cc
