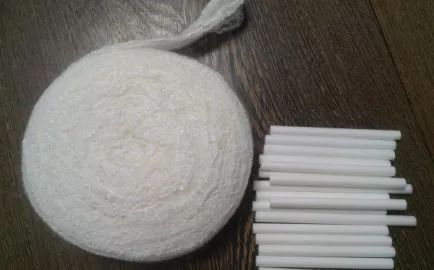

二氧化钛在烟用丝束生产过程中的主要作用是纤维的增白和消光，但其在加工过程浆液中容易团聚，附在纤维表面，在丝束成型后的运行过程中产生摩擦时，使纤维易断裂，进而产生飞花现象，因此控制丝束中的二氧化钛含量显得尤其重要。

通常采用微波消解-电感耦合等离子体质谱法测定烟用丝束中二氧化钛(TiO₂)含量，本实验对试样的消解条件及干扰消除方法等进行了探讨。

结果表明:

(1)在0.2g试样中加入6 mL硝酸、2 mL过氧化氢及1 mL氢氟酸进行程序升温微波消解,可以得到澄清、透明的消解液。

(2)采用在线加入钪(45Sc)内标,测定同位素为47Ti,在碰撞池气体流速为1.9~2.1 mL/min条件下,能有效消除基体干扰和基线漂移。

(3)Ti检出限0.0013μg/mL,重复性RSD≤5%,回收率97.3%~101.5%。

(4)采用t检验对所建立方法与行业标准方法(YC/T 169.11-2009)测得结果进行分析,发现无明显差异性。

本方法也适用于其它金属元素测定。

实验部分

一、仪器与试剂

1、仪器

Master-16 超高压微波消解仪（配套16位消解罐）； ECH-Ⅱ 控温电加热器；AL204 电子分析天平；Milli-Q 超纯水机。

Master-16超高压微波消解仪

2、试剂

100 mg/L Ti 标准溶液(1 % 硝酸介质)；

调谐溶液：1 μg / L 锂、铍、镁、铈、铟、铅、铀混合标准溶液(1 % 硝酸介质)；

100 mg/L Sc 内标溶液(1 %硝酸介质)；

65%( 质量分数)硝酸、30%（质量分数）过氧化氢、40 %（质量分数）氢氟酸（优级纯）；

超纯水（电阻率≥ 800 kΩ）

二、试验方法

1、准备工作

为防止实验器具污染，微波消解罐采用加入10mL 硝酸进行微波消解清洗（常温15 min 升温至150℃，保持15 min），其他器具、器皿须在15 % 硝酸溶液浸泡48 小时后用超纯水清洗干净、置于专门区域晾干后使用。

2、消解程序

三、结果与讨论

通过试验，优化了前处理过程，选择了合适的同位素、ICP-MS 碰撞气体流速及采用内标法等有效消除了干扰，建立了微波消解- 电感耦合等离子体质谱测定烟用丝束中二氧化钛的含量。

回收率在97.3 % ～ 101.5 % 之间，重复性RSD ≤ 5%，检出限为0.0013μg/mL。

此方法具有快捷、操作简单、影响因素少、准确度高等特点，能满足对丝束中二氧化钛的有效监控要求。
