1前言

聚氯乙烯（PVC）是五大通用塑料之一，在日常生活和工农业生产中具有广泛的用途，被广泛用于玩具，服装，家具，建筑，医疗等领域。随着PVC生产技术的进步和广泛的应用，PVC制品中的添加剂和某些元素对人体健康的影响越来越引起重视，因此对PVC中的元素分析尤其重要。我们采用微波消解作为前处理的方法，对PVC进行快速、完全消解，以便于后续对PVC中痕量元素的测定。

2仪器与试剂

2.1 仪器

新仪MASTER-18微波消解仪，赶酸器，分析天平(十万分之一)等。

2.2 试剂

硝酸(68%)

3实验方法

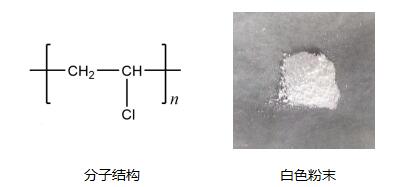

3.1 样品状态

3.2 酸体系探究

PVC是氯乙烯单体聚合而成的有机物，选择具有强氧化性的硝酸进行消解。

3.3 实验过程

使用硝酸作为实验的消解试剂，称取PVC样品0.1g（精确至0.1mg）于消解罐中，加入10mL硝酸，静置5min左右，组装消解罐，按照如下设置参数进行实验：

实验结束后，待冷却至60℃以下，将罐架转移至通风橱中，缓慢打开罐盖，使用赶酸器150℃赶酸至小于1mL，转移定容，消解液澄清透明，PVC样品可完全消解。

3.4取样量

在上述试验条件下，PVC样品取样量为0.1g时的实验最高压力达到2MPa左右，建议实验取样量控制在0.1g左右。

4结果

使用硝酸对PVC样品进行消解实验，最高实验温度210℃，保温40min，取样量为0.1g时实验最高压力达到2MPa，样品可完全消解。
